SÉRIE 441
GRADE 1

Le DOREX 441 est un ferme-porte à puissance réglable robuste conçu pour les applications à circulation élevé. Avec son corps en fonte et ses bras robustes, le DOREX 441 peut résister à une utilisation intensive et aux abus tout en offrant un aspect architectural épuré.



CARACTÉRISTIQUES

  • Pour les applications exigeantes à circulation très élevée
  • Conforme à la norme ANSI/BHMA A156.4 Grade 1
  • Homologué cULus
  • Répond au exigences de l’ADA
  • Garantie limitée de 10 ans
  • Puissance réglable de 1 à 6 (préréglé 3)
  • Réglable pour des applications accès facile ADA Compliant
  • Sans main
  • Boîtier robuste en fonte de précision robuste
  • Mécanisme à crémallière hydraulique
  • Fluide hydraulique non gommant et non gelant
  • Ouverture maximale de 120°
  • Ouverture maximale de 180° avec bras parallèle
  • Vitesses de balayage et verrouillage réglables
  • Freinage amortissant réglable
  • Couvercle complet en plastique inclus
  • Montage régulier, cadre supérieur ou bras parallèle (tri-pack)
  • Divers bras de ferme-porte disponibles
  • Plaques de support disponibles

MODÈLES

441 BCFerme-porte robuste à bras régulier
441 BCCFerme-porte robuste à butée amortissant, sans maintenue ouverte
441 BCHFerme-porte robuste à butée amortissant, maintenue ouverte

FINIS

  AL ALUMINIUM, PEINT

  DU BRONZE FONCÉ, PEINT

Autres finitions disponibles
Simulation de finition approximative, pour référence seulement

ACCESSOIRES


ARM441C Bras robuste à butée amortissant sans cran de maintenue ouverte. Inclus avec le modèle 441BCC

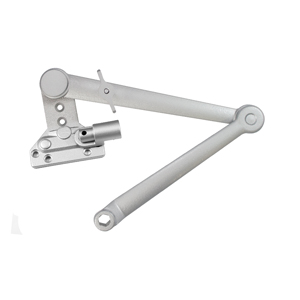

ARM441H Bras robuste à butée amortissant avec cran de maintenue ouverte. Ne pas utiliser dans les applications coupe-feu. Inclus avec le modèle 441BCH

ARM441E Bras parallèle pour applications extra robustes

ARM441S Bras robuste à butée à ressort sans cran de maintenue ouverte

ARM441F Bras avec maintenue ouverte réglable à friction pour installation standard, sur cadre supérieur ou parallèle. Ne pas utiliser dans les applications coupe-feu

441LR Rallonge de bras pour jouée plus de 3″ (76 mm) jusqu’à 5″ (127 mm)
441ELR Rallonge de bras pour jouée de 5–9″ (127–228 mm)

DP441-18 Pour installations régulière où la hauteur du rail supérieur de la porte est insuffisante pour un montage direct

DP441-18G Pour installations sur cadre supérieur où un plafond bas empêche un montage direct

DP441-18PA Pour les installations à bras parallèle où la hauteur du rail supérieur de la porte est insuffisante pour un montage direct

DP441-18TJ Pour installations sur cadre supérieur où la hauteur du cadre supérieur est insuffisante pour un montage direct.

SNB1420 Ensemble de manchons filetés en aluminium et de boulons traversants en acier (4) pour portes de 13⁄4″ (44,5 mm) d’épaisseur.

DOCUMENTATION

Page de produit

download441 – 03.006

Instructions

download441BC – Instructions d’installation
downloadARM441C CSA NHO – Instructions d’installation
downloadARM441S CSSA NHO – Instructions d’installation
downloadARM441F RETENUE À FRICTION – Instructions d’installation
download441BCC/BCH – Instructions d’installation
downloadARM441H CSA NHO – Instructions d’installation
downloadARM441E EXTRA ROBUSTE – Instructions d’installation
downloadDP441-18/18G/18TJ/18PA PLAQUE – Instructions d’installation
download441 – AVEC BRAS COULISSANT (SA441) – Instructions d’installation

Avertissement
  • Nous recommandons que le produit physique soit commandé et vérifié avant de commencer tout travail de préparation, de fabrication ou d’installation.
  • Toutes les installations du produit doivent être effectuées par du personnel qualifié en utilisant le matériel de montage approprié pour la surface ou matériau approprié.
  • Nous recommandons aux installateurs et aux fabricants d’utiliser les instructions dans l’emballage fourni par le fabricant, car le fabricant se réserve le droit d’apporter des modifications techniques, de modifier le produit ou une information sans préavis.
  • Ne pas dépasser le poids ou les dimensions maximales recommandés par le fabricant.
  • Tous les documents techniques, dessins et instructions sont fournis tel quel. Les clients (primaire ou secondaire) ne peuvent tirer aucune réclamation en fonction de l’utilisation de ces documents. Aucune responsabilité n’est ou ne sera assumée.
